预绞式耐张线夹
用途：通过将预绞式耐张线夹本体的两条支腿在附加导线上进行绞合安装，与附加导线形成一个整体，将绞合环与配套心形环及其他连接金具相连，使附加导线固定在锚柱上，承受附加导线的全部张力。
-
产品介绍及相关信息

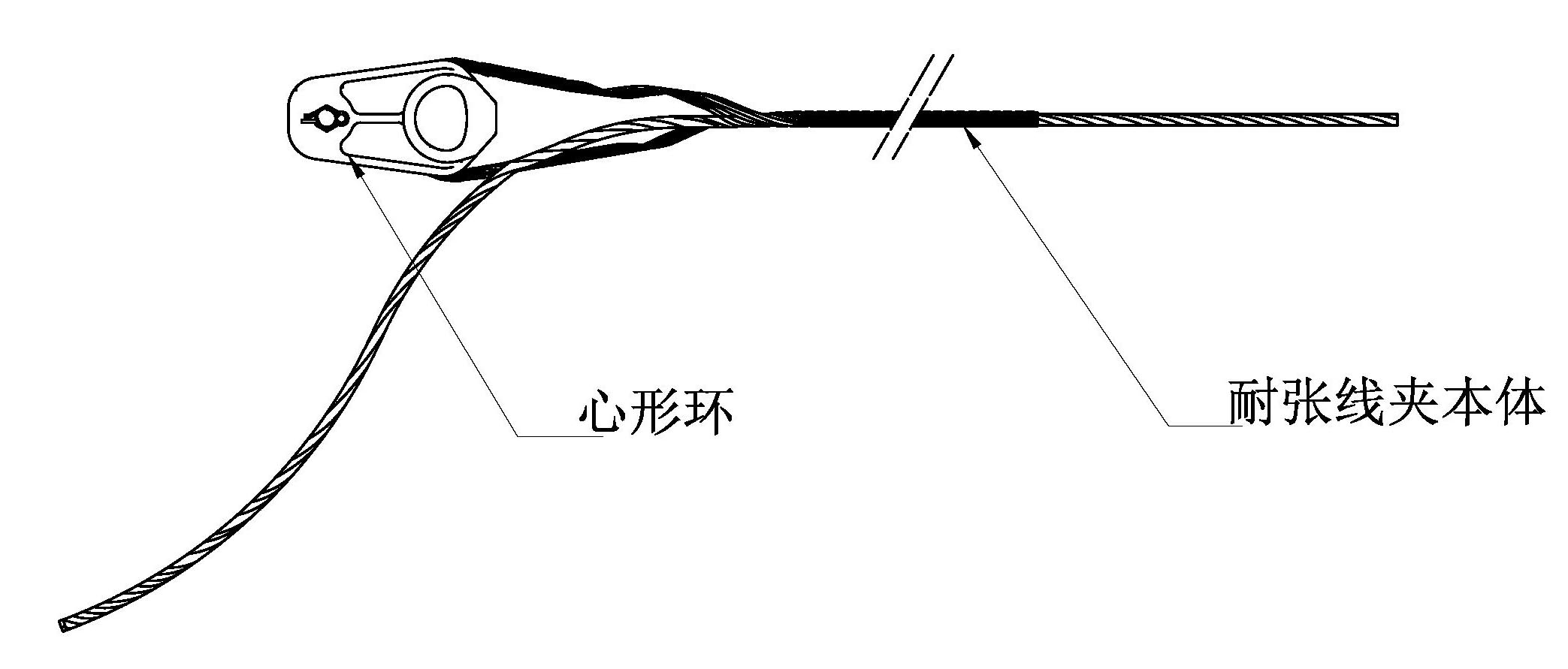

结构型式
附加导线用预绞式耐张线夹的结构型式及组成。
预绞式耐张线夹
编号
名称
用途
1
预绞式耐张线夹本体
与心形环金具配套，将导线连接至杆塔上，可代替常规的楔形耐张线夹
2
心形环：由心形环本体，一套螺栓螺母和闭口销组件
联结预绞式耐张线夹本体和其他连接件

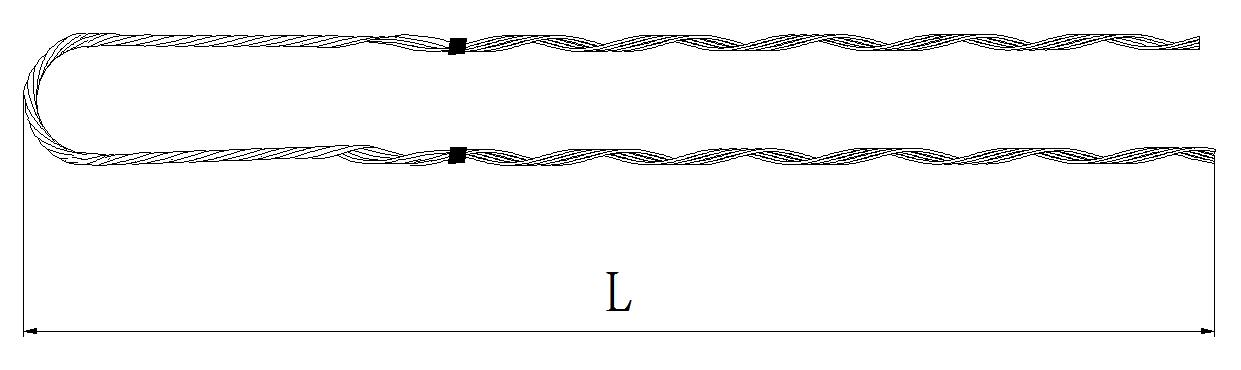

预绞式耐张线夹本体结构型式
预绞式耐张线夹本体
预绞式耐张线夹本体由铝包钢或镀锌钢材质的金属预绞丝构成，预绞式耐张线夹应标注色标，色标为安装起始点，同时也作为区别产品的颜色标识。色标应该清晰可见，宽度不低于2cm，具体参数见下表
型号
铝包钢芯铝绞线LBGLJ/JL/LB1A
线夹长度L(mm)
线夹质量(kg)
导线型号
外径(mm)
导线采用标准
TDNL-70/10
LBGLJ70/10(6/1)
11.40
TB/T 2937-1998
735
0.3
TDNL-120/20
LBGLJ120/20(28/3)
15.26
890
0.8
TDNL-185/10
LBGLJ185/10(18/1)
18.00
1015
1.10
TDNL-185/25
LBGLJ185/25(24/7)
18.90
1155
1.70
TDNL-240/30
LBGLJ240/30(27/7)
21.60
1270
2.30
TDNL-315-45/7
JL/LBA -315-45/7
23.70
GB/T1179-2008
1820
2.30
注：表中仅列出常规产品型号，如需其他线索的对应产品请与我公司联系。
